Комбинированные машины для корпуса банок

 Эти машины разработаны  специально для

производителей жестяных банок.   Эти многооперационные устройства,

 сочетают в себе надежность и многофункциональность, очень удобны в обслуживании и просты в переналадке на другой размер.

Автоматические пооперационные машины для изготовления 3-х составной банки

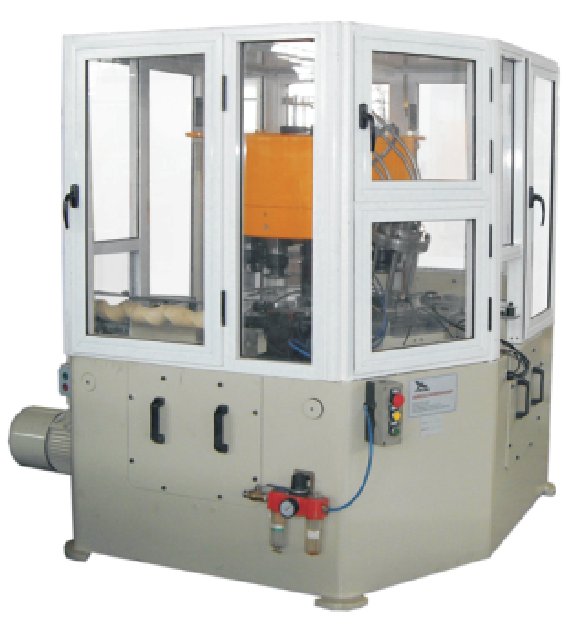

 1. Закатка донышка до 99мм

Модель: PTS













































Модель      PTS-10- 1      PTS-10-2    PTS-10-6
Диаметр банки   Ø52-99мм Ø52-99мм Ø52-65мм
Высота банки   40-160мм 40-160мм 40-160мм
Производительность   80-400 банок/мин 200-600 банок/мин 400-650 банок/мин
Рабочие головки   6 8 10

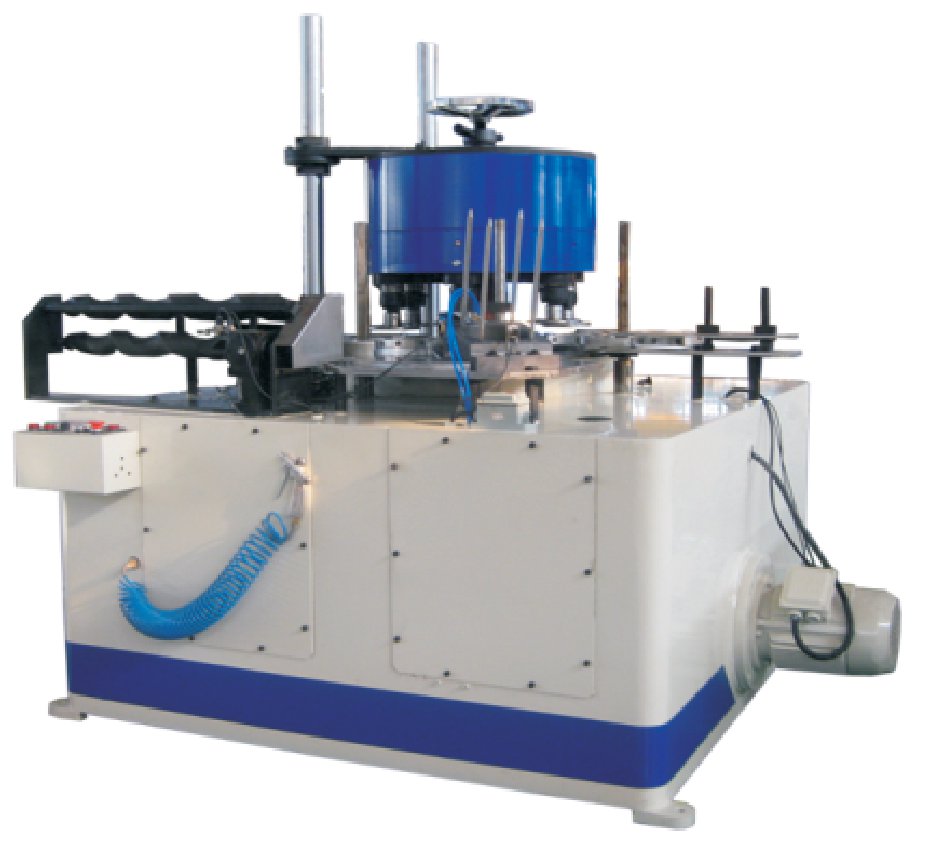

 2. Закатка донышка свыше 99мм







































Модель      PTS -10- 4      PTS -10- 5
Диаметр банки   Ø99-165мм Ø99-190мм
Высота банки   110-270мм 85-300мм
Производительность

20-100 банок/мин

80-200банок/мин (Ø99-126)

    80-150банок/мин (Ø126-190)
Рабочие головки   3 6





3. Закатка крышки





































Модель

 PTS -10- 3
  Диаметр банки   Ø52-99мм
  Высота банки   80-220мм
  Производительность   20-150 банок/мин
  Рабочие головки

4

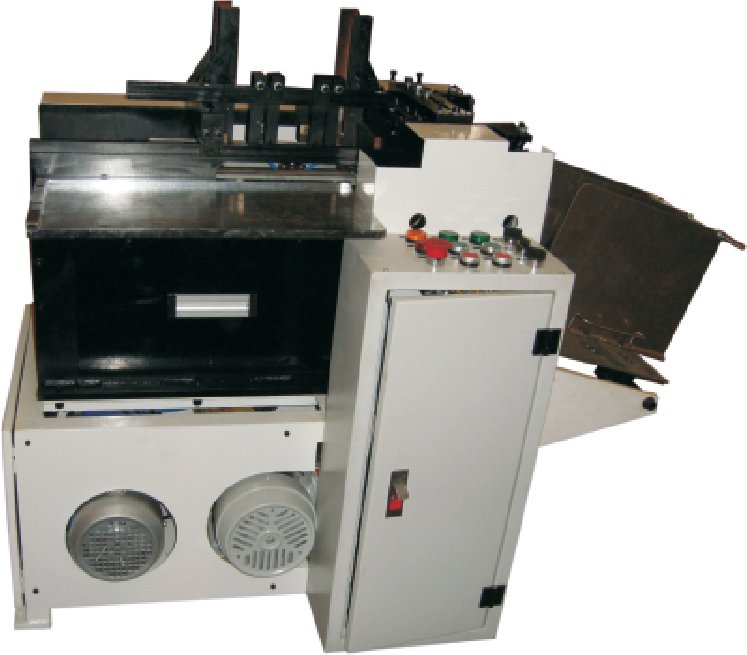

4. Машина для надрезки бланка



Модель  PT1-SM





































Модель

PT1 -SM

Диаметр банки

164-340мм(Ø52.3-105.1мм)

Высота банки

80-180мм

Производительность

150-250  лист/мин

Толщина листа

0.16-0.30 мм

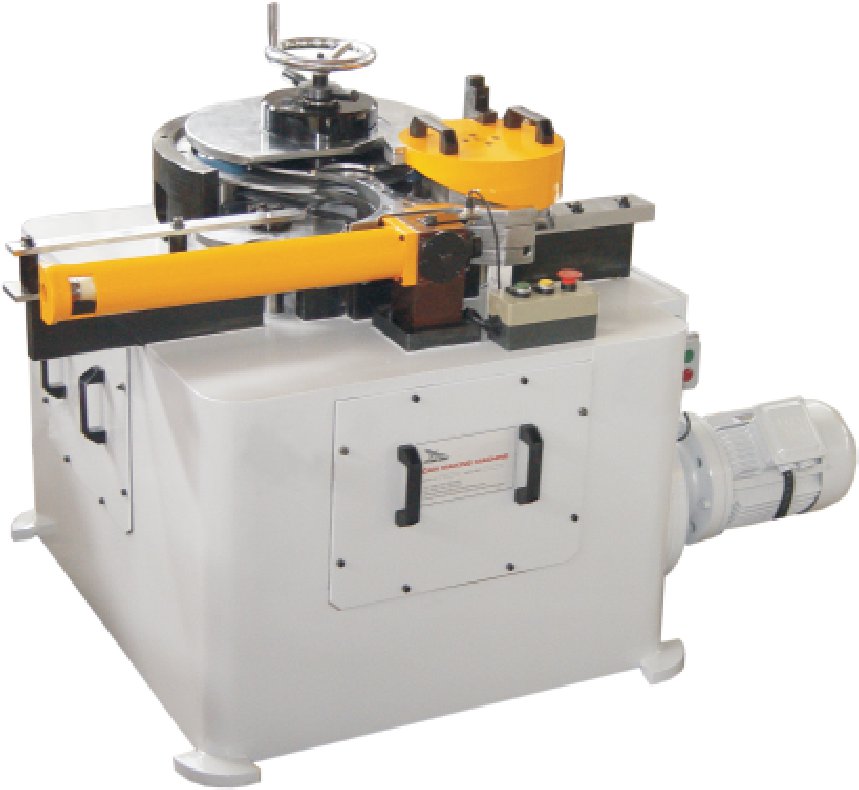

 5. Сепаратор (делитель корпуса банки)

Модель: PT1-SE







































Модель      PT1-SE- 1      PT1-SE-2

PT1-SE-3

(прямая резка)
Диаметр банки   Ø52-99мм Ø52-65мм Ø52-99мм
Высота банки   35-70мм 35-45мм 35-70мм
Производительность   160-500 банок/мин 400-800 банок/мин 160-500 банок/мин
Рабочие головки   4 8 4



Примечание: машиной PT1-SE-3 осуществляется прямое деление, без предварительной

отбортовки. Может использоваться для заужения банок небольшой высоты.

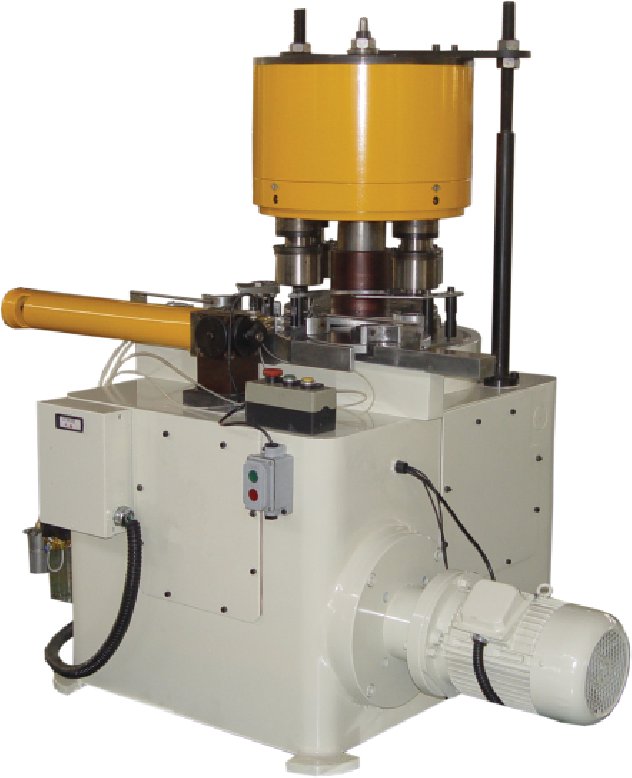

 6. Устройство заужения корпуса.

Модель: PT1-N





















































Модель  PT1-N-1 PT1-N-2
Диаметр банки Ø52-99мм Ø52-99мм
Высота банки 50/70-160мм 50/70-160мм
Производительность 80-300 банок/мин 80-600 банок/мин
Рабочие головки  4 8






 7. Устройство отбортовки корпуса.

Модель: PT1-F






















































Модель  PT1-F-1 PT1-F-2 PT1-F-3 PT1-F-4
Диаметр банки Ø52-99мм Ø52-99мм Ø99-153мм Ø99-153мм
Высота банки 40-160мм 40-160мм 110-270мм 110-270мм
Производительность 80-300 банок/мин 80-600 банок/мин 50-100 банок/мин 50-150 банок/мин
Рабочие головки 4 8 3 6

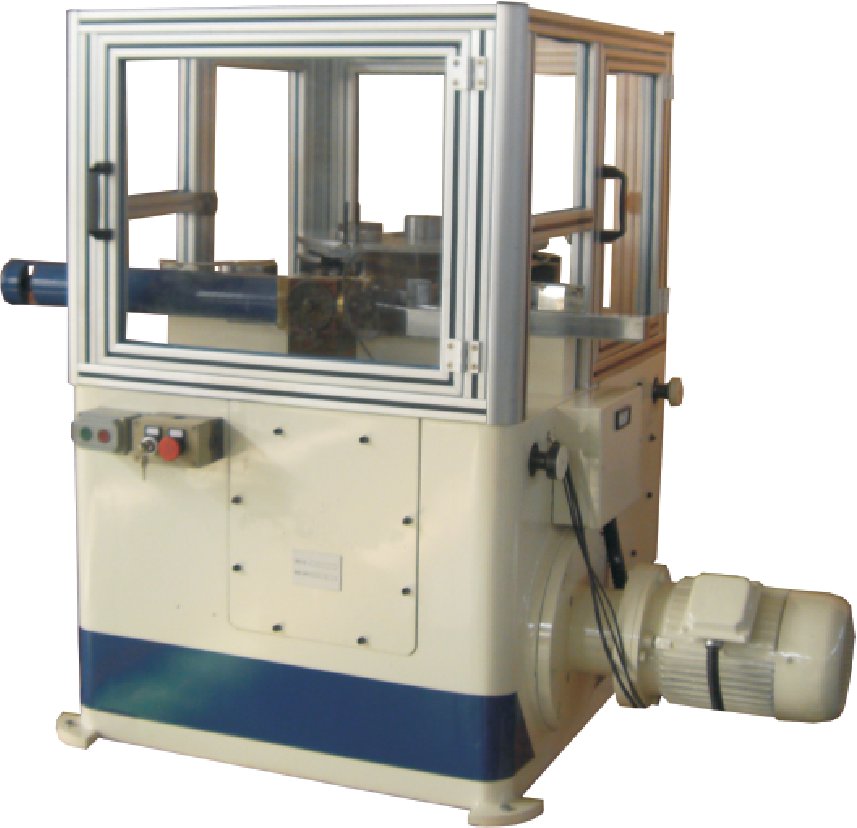

 8. Устройство для нанесения зиговки корпуса.

Модель: PT1-B










































Модель  PT1-B-1 PT1-B-2 PT1-B-3 PT1-B-4
Диаметр банки Ø52-99мм Ø52-99мм Ø99-153мм Ø99-153мм
Высота банки 40-124/160мм 40-124/160мм 110-270мм 110-270мм
Производительность 80-300 банок/мин 80-600 банок/мин 50-100 банок/мин 50-150 банок/мин
Рабочие головки 4/6 8/12 3 6







Моноблоки для формовки корпуса аэрозольных баллонов

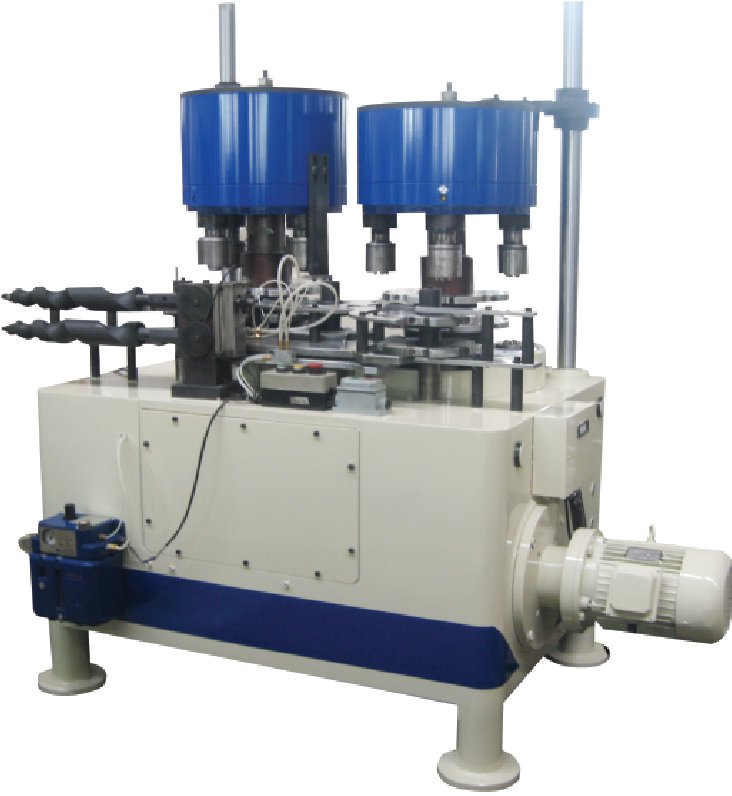

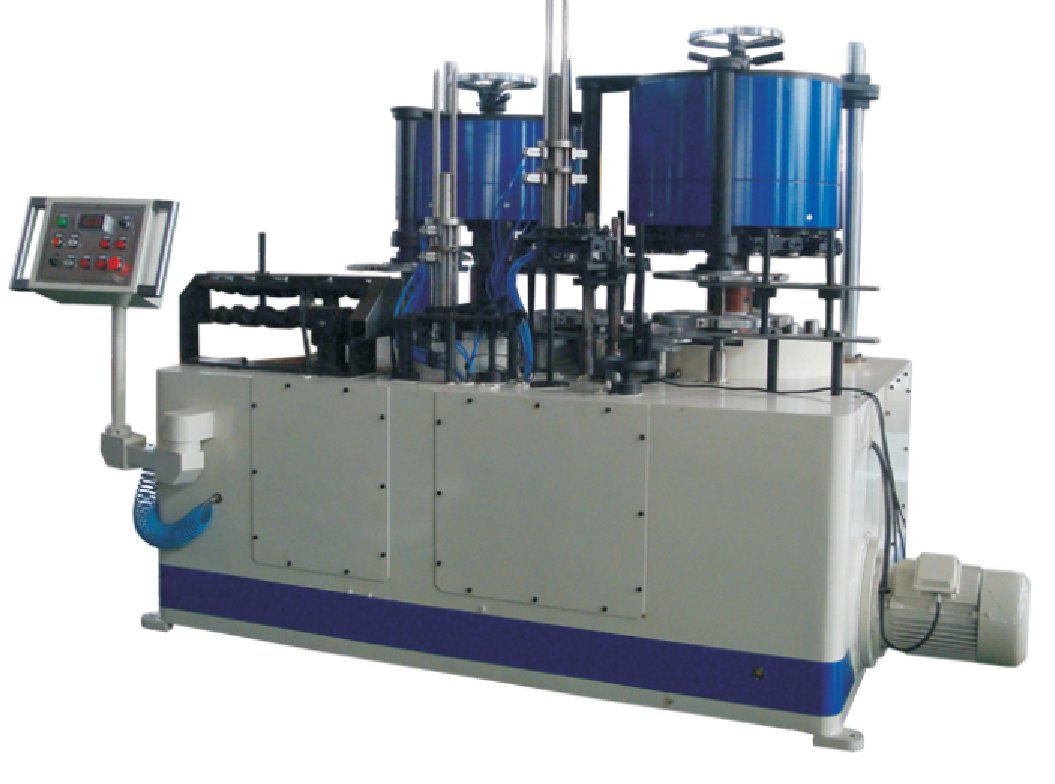

 1. Двухстанционный моноблок с отбортовкой и + Двухстанционный моноблок с закаткой

  устройством заужения                                                донышка и закаткой купола

Модель: PT2-NFAC                                                                      Модель: PT2-SSAC





































Модель PT2-NFAC
Диаметр банки   Ø45-99мм
Высота банки  80-320мм
Производительность      80-300банок/мин
Рабочие головки   4+4
      PT2-SSAC
                                              Ø45-99мм
   80-320мм
           80-200 банок/мин
    8+8

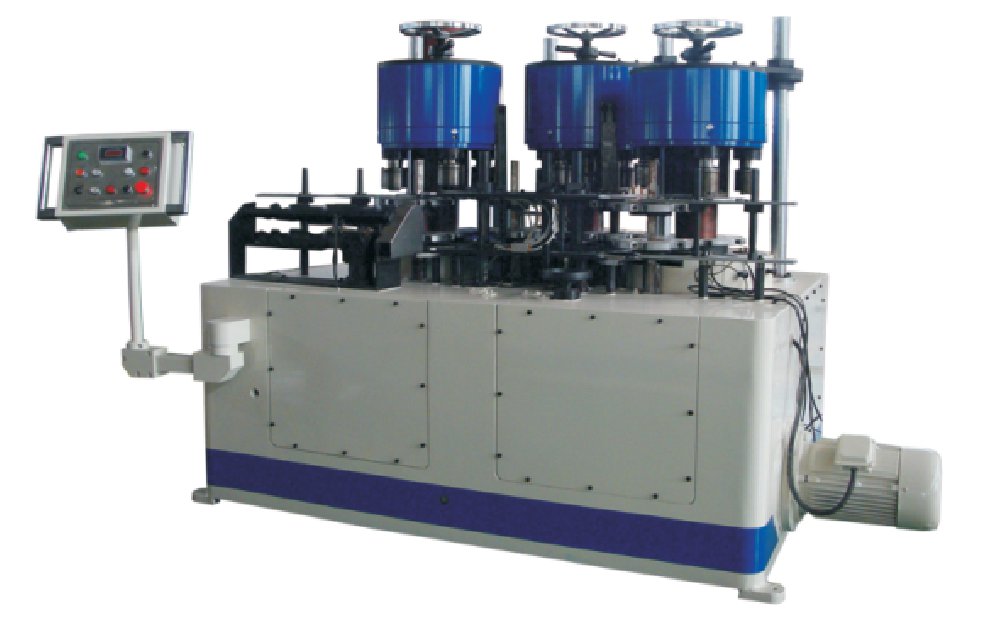

 2. Трёхстанционный моноблок с отбортовкой и      +         Двухстанционный моноблок с закаткой

  устройством предварительного заужения и заужения    донышка и закаткой купола

Модель: PT3-NNFAC                                                                                   Модель: PT2-SSAC





































Модель PT3-NNFAC
Диаметр банки   Ø45-99мм
Высота банки  80-320мм
Производительность    80-300банок/мин
Рабочие головки   4+4+4
  PT2-SSAC
   Ø45-99мм
  80-320мм
                                             80-200 банок/мин
   8+8















 Двойное зауженние позволяет жесткому и тонколистовому материалу принимать нужную

форму без смятия и деформации.

Наше оборудование  подходит для аэрозольных баллонов разной высоты.

Регулировка высоты осуществляется вручную винтовым механизмом,  что позволяет

работать на разновысотных баллонах без перестройки системы транспорта корпусов.

Регулировка высоты осуществляется легко и в короткий срок.





Моноблоки для формовки корпуса больших пищевых банок(99-153мм)

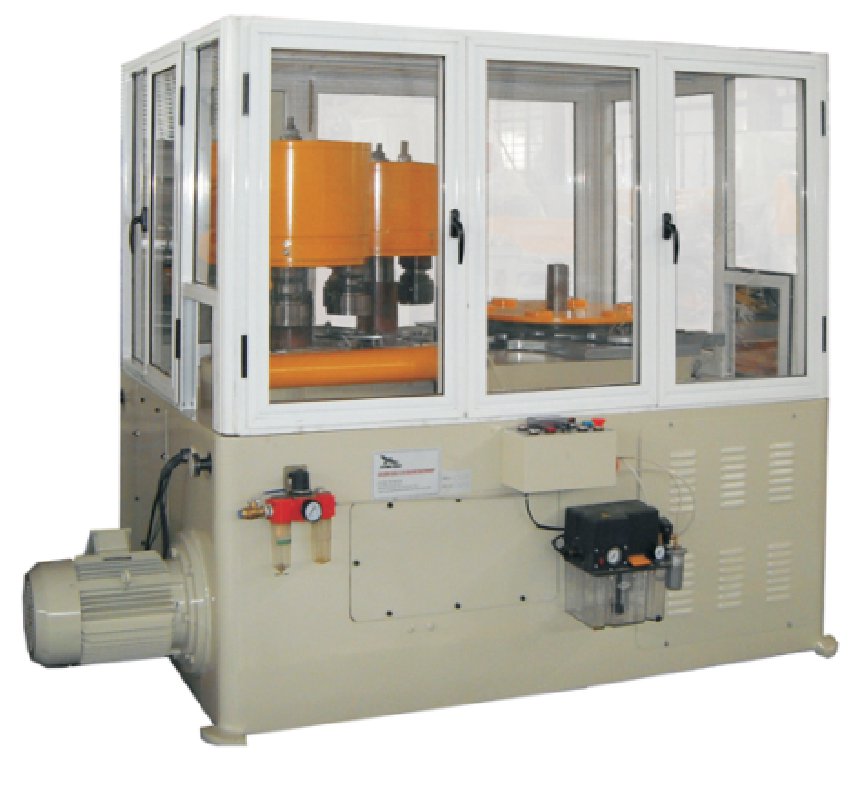

 1. Трехстанционный моноблок с устройствами заужения, отбортовки

и нанесения зиговки.

Модель: PT3-NFB

























Модель PT3-NFB-3
Диаметр банки Ø99-153мм
Высота банки 150-270мм
Производительность 20-100 банок/мин
Рабочие головки 3+3+3

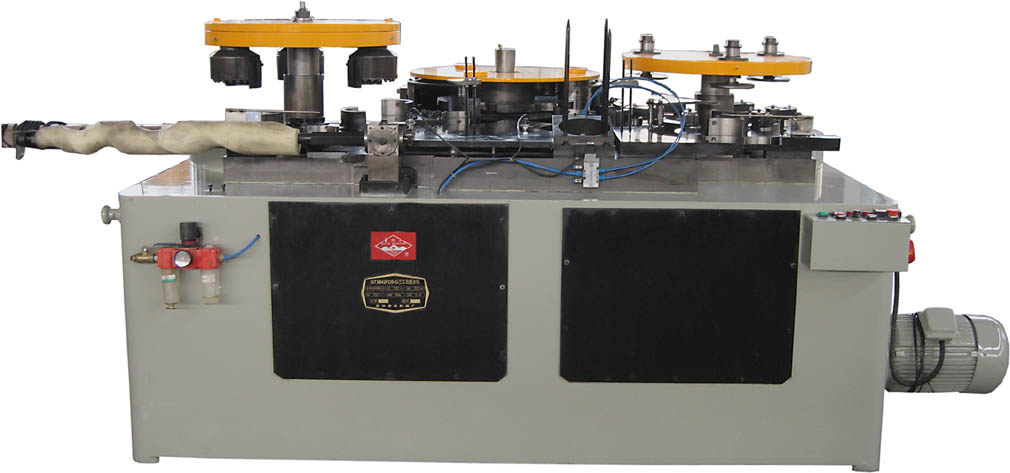

2. Трехстанционный моноблок с устройствами  отбортовки и зиговки

 + закаточное устройство

Модель: PT3-FBS













Модель PT3-FBS-3
Диаметр банки Ø99-153 мм
Высота банки 110-270 мм
Производительность  80-100 банок/мин
Рабочие головки
 3+3+3

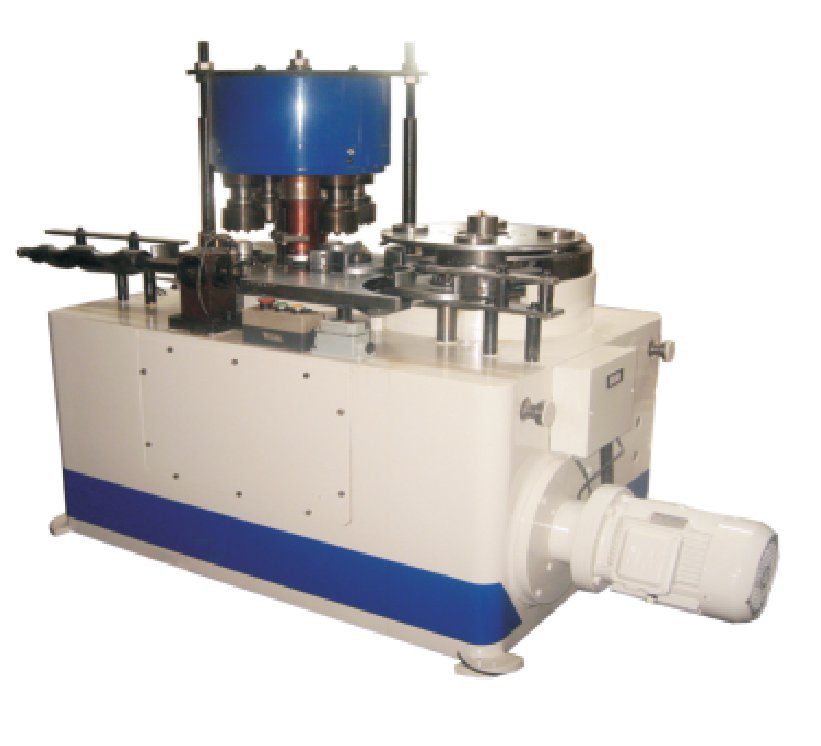

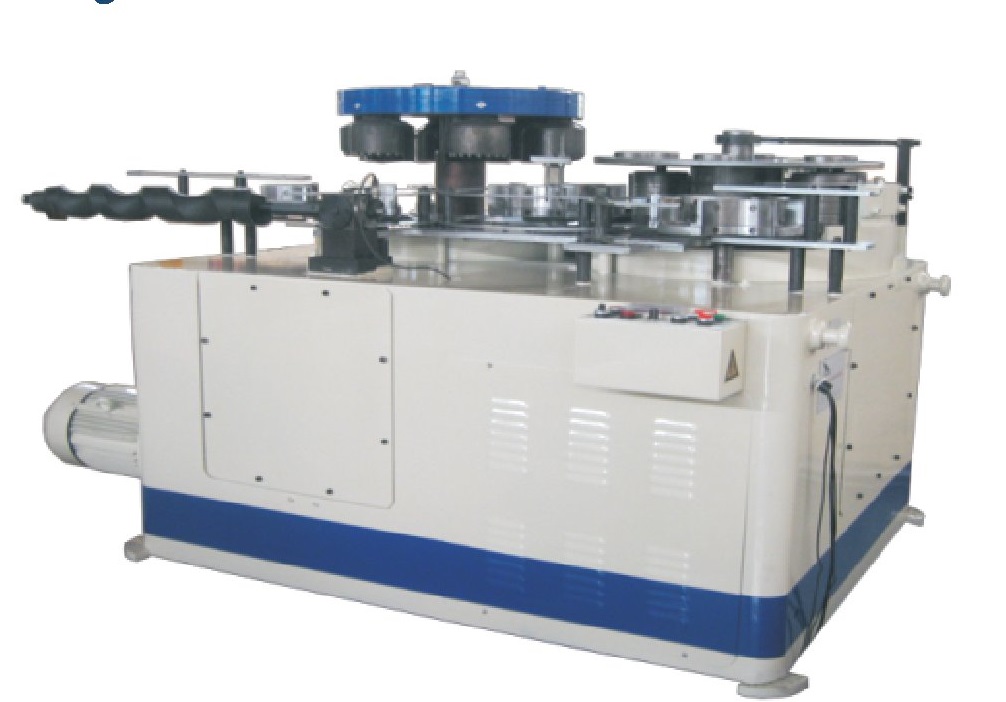

3. Двухстанционный моноблок с устройствами  отбортовки и нанесения зиговки

Модель: PT2-FB













Модель PT2-FB-3 PT2-FB-4
Диаметр банки Ø99-153мм Ø99-153 мм
Высота банки 110-270 мм 110-270 мм
Производительность 50-100банок/мин 50-150банок/мин
Рабочие головки

3+3

 6+6





Для дополнительной информации  свяжитесь с нами









Моноблоки для формовки корпуса химических банок

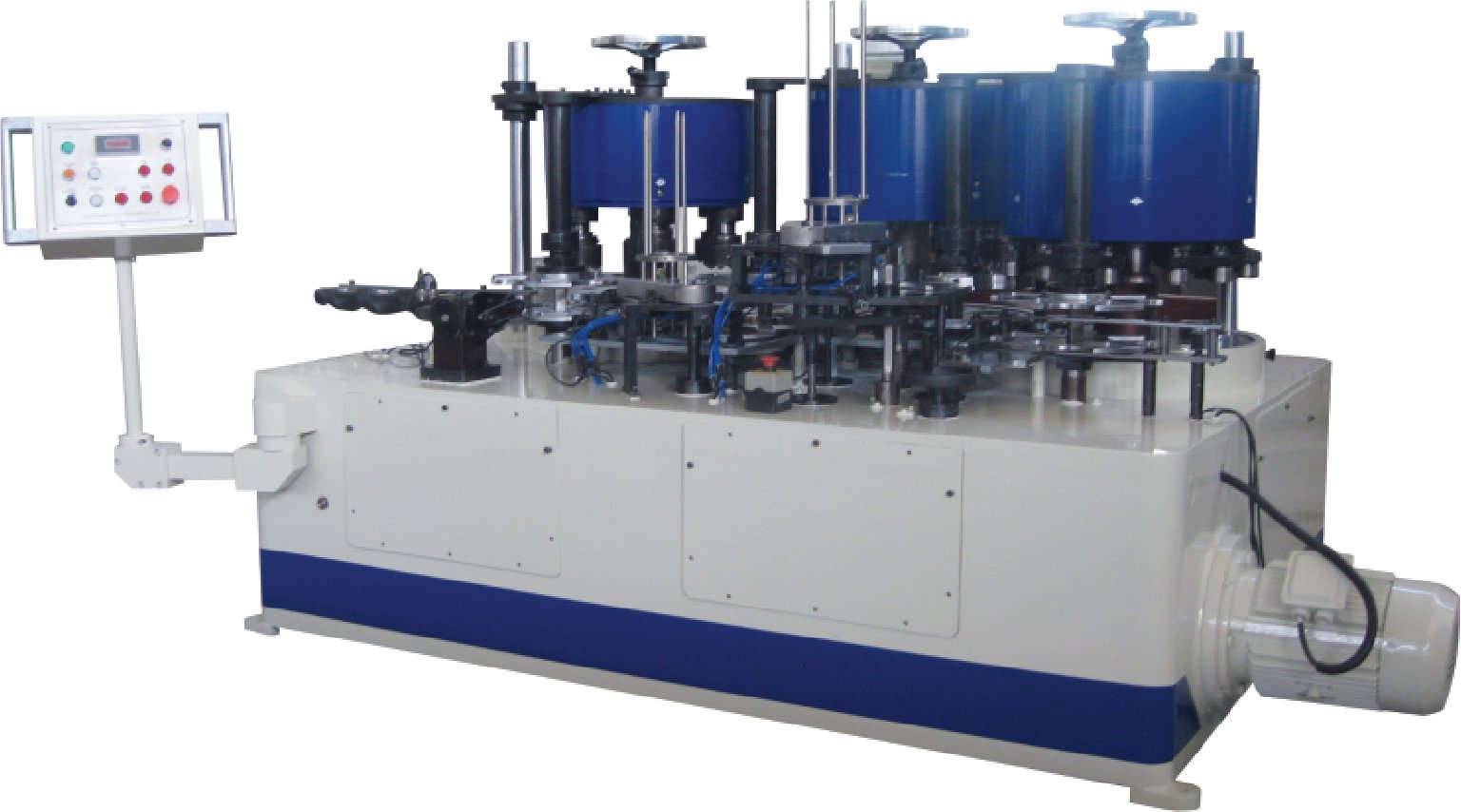

 1. Трехстанционный моноблок отбортовка + закатка донышка и закатка кольца до 110мм.

Модель: PT3-FSSPC



























Модель PT3-FSSPC-1 PT3-FSSPC-2
Диаметр банки Ø52-110мм Ø52-104мм
Высота банки 80-160мм 64-104мм
Производительность 20-100 банок/мин 80-200 банок/мин
Рабочие головки 4+6+4 6+6+6

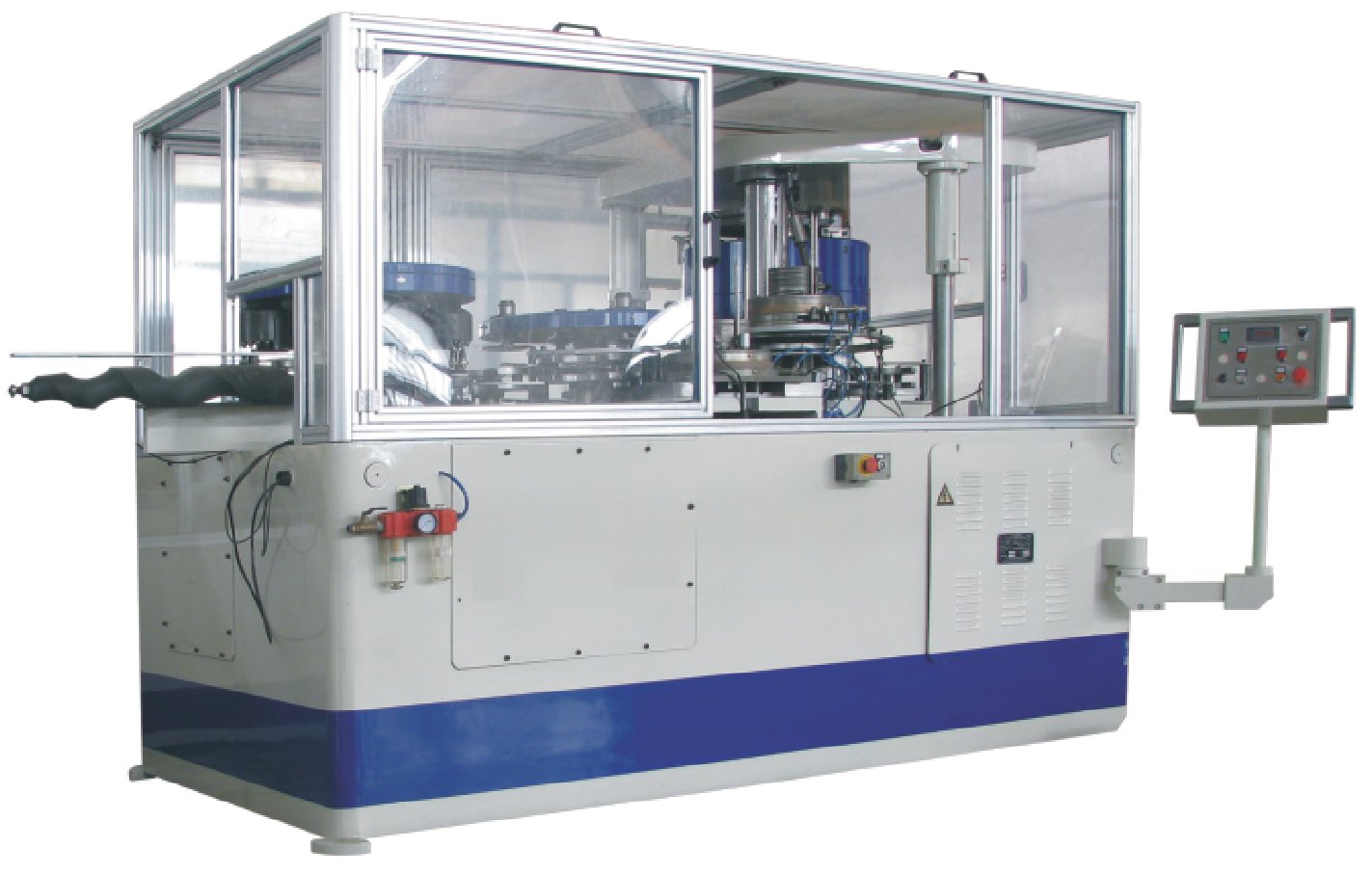

 2. Трехстанционный моноблок отбортовка + закатка донышка и закатка кольца свыше 99мм.

Модель: PT3-FSSPC































Модель PT3-FSSPC-3 PT3-FSSPC-4
Диаметр банки Ø99-165мм Ø99-190мм
Высота банки 110-220мм 85-300мм
Производительность 20-100 банок/мин 80-200 банок/мин
Рабочие головки 4+4+3 6+6+6











Моноблоки для формовки корпуса малых пищевых банок(52-99мм)

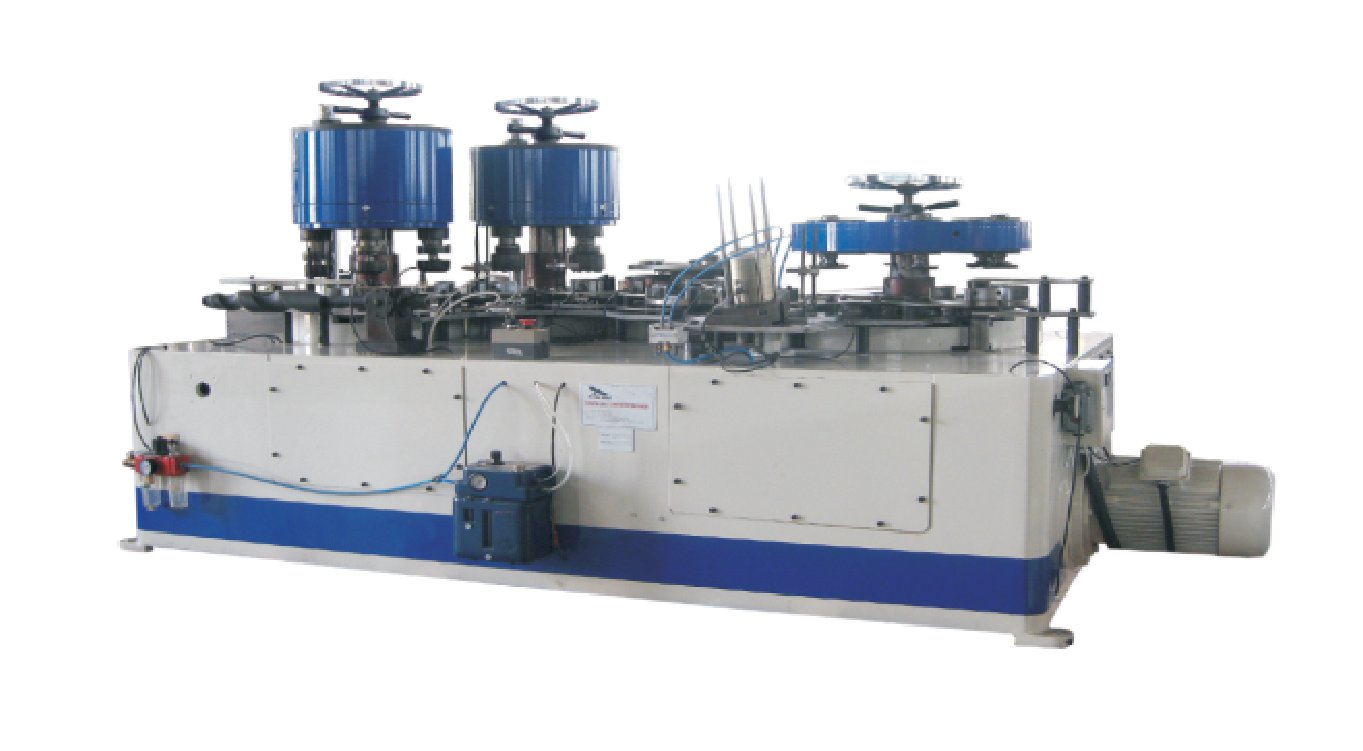

   1. Устройство заужения, отбортовки, нанесения зиговки и закаточная машина

 в четырехстанционном моноблоке.

       Модель: PT4-NFBS


















































Модель

PT4-NFBS-1

(роликовая закатка)

PT4-NFBS-2

(роликовая закатка)
Диаметр банки Ø52-99мм Ø52-99мм
Высота банки 50/70-160мм 50/70-160мм
Производительность 80-300 банок/мин 80-600 банок/мин
Рабочие головки 4+4+4+6 8+8+8+8

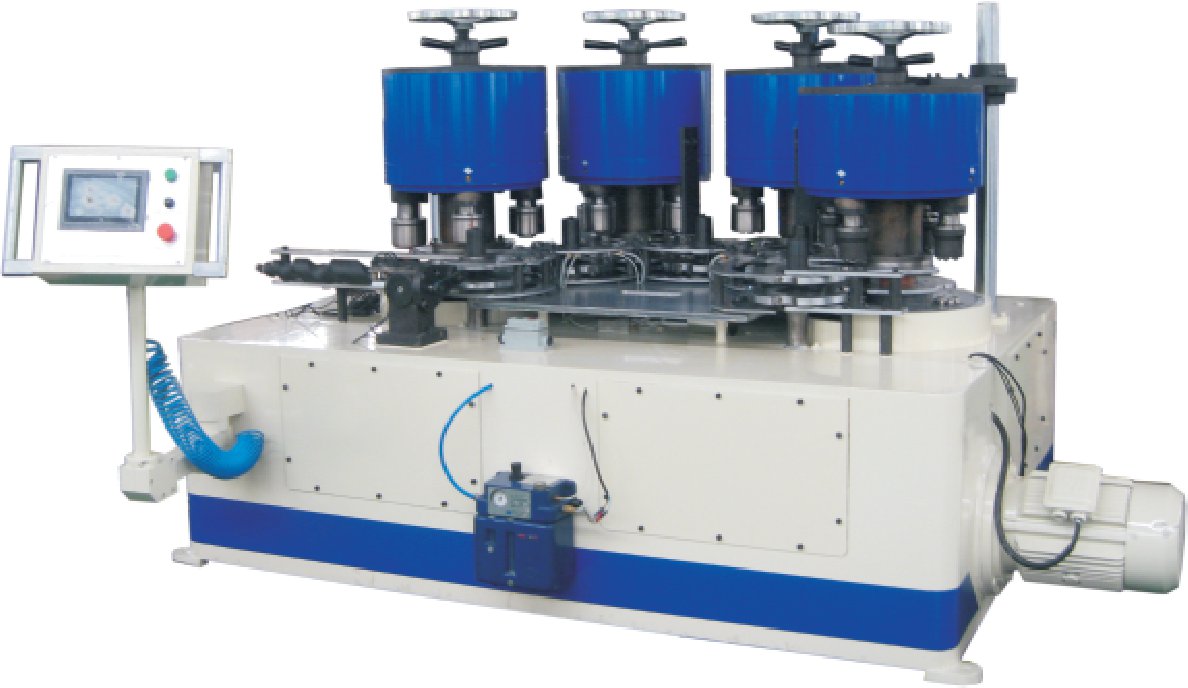

2. Четырехстанционный моноблок с тремя устройствами заужения и

отбортовочным устройством.

   Модель: PT4-NNNF



























Модель PT4-NNNF-1 PT4-NNNF-2
Диаметр банки Ø52-99мм Ø52-99мм
Высота банки 50/70-160мм 50/70-160мм
Производительность 80-300 банок/мин 80-600 банок/мин
Рабочие головки 4+4+4+4 8+8+8+8

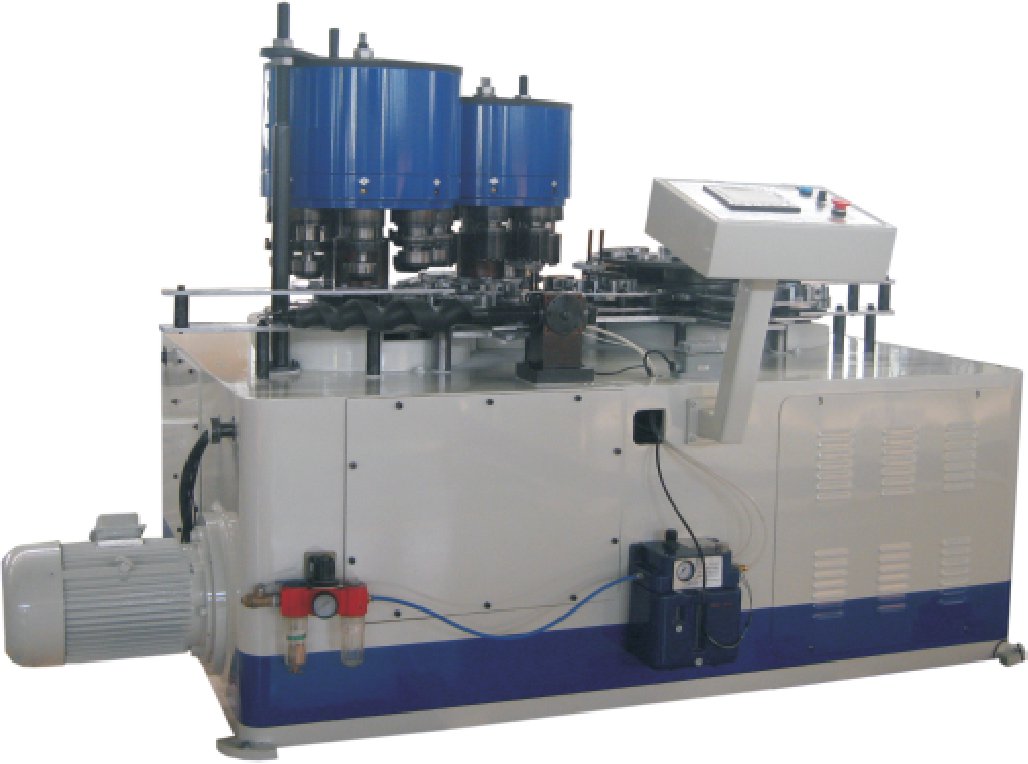

 3. Трехстанционный моноблок с устройствами заужения, отбортовки

и нанесения зиговки.

Модель: PT3-NFB































Модель PT3-NFB-1 PT3-NFB-2 PT3- FB-4
Диаметр банки Ø52-99мм Ø52-99мм Ø52-99мм
Высота банки 50/70-24мм/160мм 50/70-24мм/160мм 50/70-24мм
Производительность 80-300 банок/мин 80-600 банок/мин 400-650 банок/мин
Рабочие головки 4+4+4/6 8+8+8/12 10+10+10

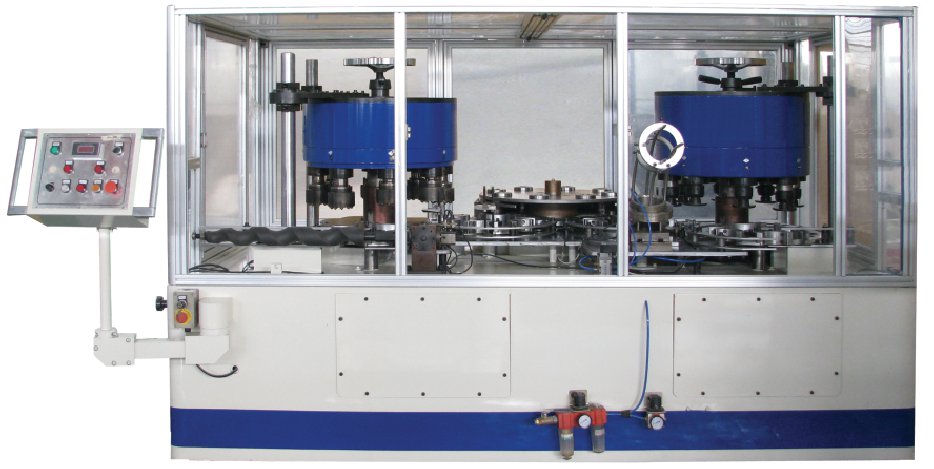

4. Трехстанционный моноблок с устройствами  отбортовки и нанесение зиговки

 + закаточное устройство

Модель: PT3-FBS

























Модель PT3-FBS-1 PT3-FBS-2
Диаметр банки Ø52-99 мм Ø52-99 мм
Высота банки 40-124 мм/160 мм 40-124 мм
Производительность  80-300 банок/мин 80-600 банок/мин
Рабочие головки

4+4+4/6

 8+8+8

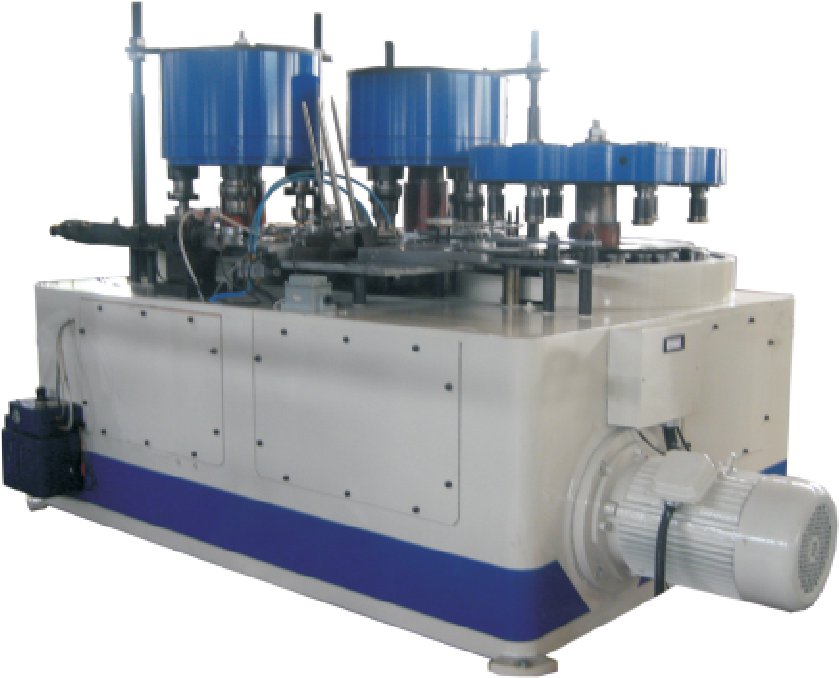

5. Трехстанционный моноблок с устройствами  заужения и отбортовки

+ закаточное устройство

Модель: PT3-NFS





































Модель PT3-NFS-1 PT3-NFS-2
Диаметр банки Ø52-99 мм Ø52-99 мм
Высота банки 50-70 мм/160 мм 50-70 мм/160 мм
Производительность  80-300 банок/мин 80-600 банок/мин
Рабочие головки

4+4+6

 8+8+8

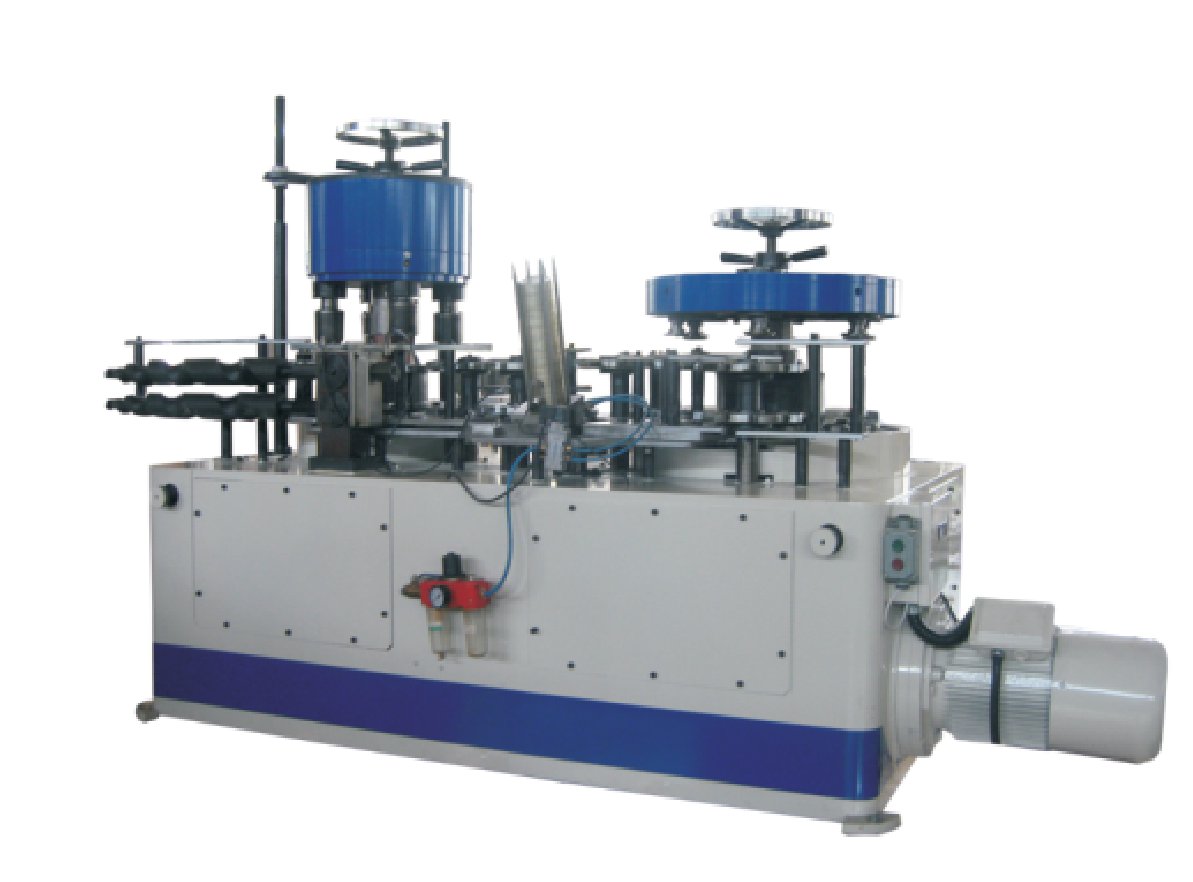

  6. Двухстанционный моноблок - отбортовка + закаточное устройство

Модель: PT2-FS





































Модель PT2-FS-1 PT2-FS-2
Диаметр банки Ø52-99 мм Ø52-99 мм
Высота банки 40/160 мм 40/160 мм
Производительность  80-300 банок/мин 80-600 банок/мин
Рабочие головки

4+6

 8+8



   7. Двухстанционный моноблок - отбортовка и нанесение зиговки.

Модель: PT2-FB













































Модель PT2-FB-1 PT2-FB-2
Диаметр банки Ø52-99 мм Ø52-99 мм
Высота банки 40-124/160 мм 40-124/160 мм
Производительность  80-300 банок/мин 80-600 банок/ мин
Рабочие головки

4+4/6

 8+8/12



 8. Двухстанционный моноблок - заужение и отбортовка.



Модель: PT2-NF















































Модель PT2-NF-1 PT2-NF-2
Диаметр банки Ø52-99 мм Ø52-99 мм
Высота банки 50/70 -160 мм 50/70 -160 мм
Производительность  80-300 банок/мин 80-600 банок/мин
Рабочие головки

4+4

 8+8



 Возможно изготовление по вашем требованиям

Для дополнительной информации  свяжитесь с нами
